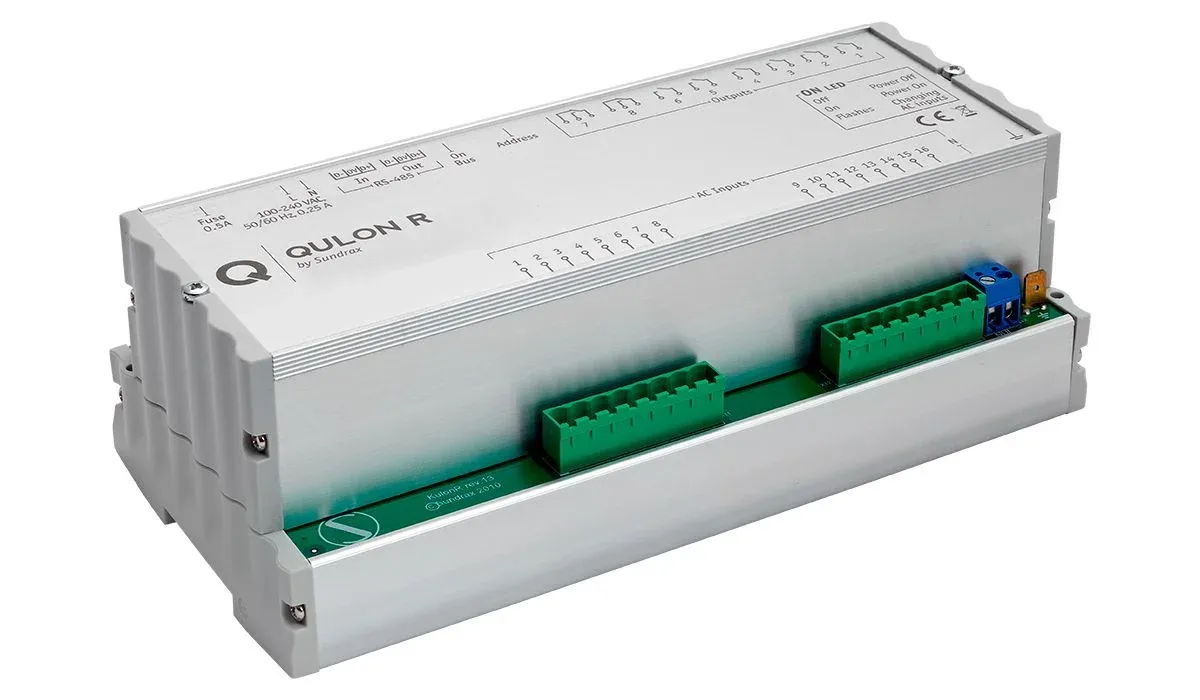

Modbus-RTU I/O Extension module for lighting management, announcement view
Modbus-RTU I/O Extension module for lighting management, top view
Modbus-RTU I/O Extension module for lighting management, side view
Modbus-RTU I/O Extension module for lighting management, top view (with terminals)

QULON R

Modbus-RTU I/O Extension module for lighting management Μονάδα επέκτασης εισόδου / εξόδου Modbus-RTU για διαχείριση φωτισμού

Το QULON R είναι ένα επεκτάσιμο μοντέλο που επιτρέπει να προσθέσετε 16 ανεξάρτητες εισόδους και 8 ανεξάρτητα ρελέ στους ελεγκτές του πίνακα

Η επικοινωνία με τη μονάδα και ο έλεγχος φωτισμού πραγματοποιούνται μέσω της διεπαφής RS-485

Ανάλογα με την τροποποίηση, η μονάδα μπορεί να τροφοδοτείται από AC 100-240 V καθώς και από DC 12-30 V

Η μονάδα μπορεί να διαμορφωθεί εξ αποστάσεως μέσω των ελεγκτών του πίνακα ή μέσω των διακοπτών DIP στη μονάδα

Η συσκευή έχει σχεδιαστεί για εγκατάσταση σε πίνακα ελέγχου φωτισμού ράγας DIN

    • Σύνδεση με κεντρικό ελεγκτή QULON C μέσω RS-485

      Πλήρης γαλβανική απομόνωση του διαύλου RS-485

      16 ανεξάρτητες είσοδοι

      8 ανεξάρτητες έξοδοι ρελέ

      Ενσωματωμένο τροφοδοτικό

    • Μηχανική:

      Στέγαση: Θήκη αλουμινίου τοποθετημένη σε DIN
      Υλικό: μέταλλο, πλαστικό
      Διαστάσεις, mm: 212(Μ) x 74,5(Υ) x 105(Π)
      Μάζα: 0.6 kg
      Τοποθέτηση: Σιδηροτροχιά DIN (12 μονάδες)

    • Power & ElectricalΔύναμη & Ηλεκτρικά:

      Τάση Εισόδου: ~100-240V 50/60 Hz; –12-30V
      Ισχύς Εισόδου (μέγιστη): 5 W
      Κύρια Ασφάλεια: 0.5 A

    • Περιβάλλον:

      Θερμοκρασία λειτουργίας: -40...+70°C
      Θερμοκρασία αποθήκευσης: -50...+80°C
      Σχετική υγρασία λειτουργίας (μέγιστη): 95%
      Βαθμολογία IP: IP 20
      Πιστοποίηση: Συμβατό με CE , RoHS
      Εγγύηση: 36 μήνες

    • Διεπαφές και Πρωτόκολλα:

      Σειριακή διεπαφή: RS-485
      Μέγιστο μήκος γραμμής RS-485: 1500 μ

    • Είσοδοι / Έξοδοι:

      Έξοδοι ρελέ: 8 (6 on/off, 2 αλλαγής)
      Είσοδοι ελέγχου τάσης: 16
      Μέγιστη τάση και ρεύμα στις εξόδους: 240 V, 5 A
      Μέγιστη τάση στις εισόδους: 240 V
      Συνδετήρες: τερματικά μπλοκ 2EDGVC, 15EDGVС

    • Διαμόρφωση / Ένδειξη:

      Ρύθμιση: απομακρυσμένα μέσω ελεγκτών ντουλαπιών, διακόπτης DIP
      Ένδειξη: LEDs

    • Περιεχόμενα Συσκευασίας:

      QULON R
      Σετ συνδετήρων

    QULON R, AC, 8 relays, 16 inputs
    • : QUL-R-EXT-816
    • : 5060452243047
    QULON R, DC, 8 relays, 16 inputs
    • : QUL-R-EXT-816-DC
    • : 5060452243054
    QULON R, AC, 16 inputs
    • : QUL-R-EXT-016
    • : 5060452243061
    QULON R, DC, 16 inputs
    • : QUL-R-EXT-016-DC
    • : 5060452243078
